配电箱
GNB-30系列
所属分类: 配电箱
产品简介:型号回路面盖底箱暗装安装尺寸(mm)明装安装尺寸(mm)地排数量零排数量单排GNB-30044 回路ABS、PS冷轧钢板0.8mm厚120x140x77140x160x8804GNB-30066 回路175x190x80198x210x9545GNB-30099 回路231x190x80255x210x9545GNB-301313 回路303x190x80325x210x9592x5GNB-301515 回路335x190x80360x210x9592x5GNB-3018
产品详情
| 型号 | 回路 | 面盖 | 底箱 | 暗装安装尺寸(mm) | 明装安装尺寸(mm) | 地排数量 | 零排数量 | |
| 单排 | GNB-3004 | 4 回路 | ABS、PS | 冷轧钢板 0.8mm厚 | 138x154x80 | 148x174x90 | 0 | 5 |
| GNB-3006 | 6 回路 | 189x200x80 | 210x220x90 | 4 | 5 | |||
| GNB-3009 | 9 回路 | 243x200x80 | 264x220x90 | 4 | 5 | |||
| GNB-3013 | 13 回路 | 297x200x80 | 318x220x90 | 9 | 10 | |||
| GNB-3015 | 15 回路 | 333x200x80 | 354x220x90 | 9 | 10 | |||
| GNB-3018 | 18 回路 | 387x200x80 | 408x220x90 | 9 | 10+5 | |||
| GNB-3021 | 21 回路 | 441x200x80 | 462x220x90 | 9 | 10+2x5 | |||

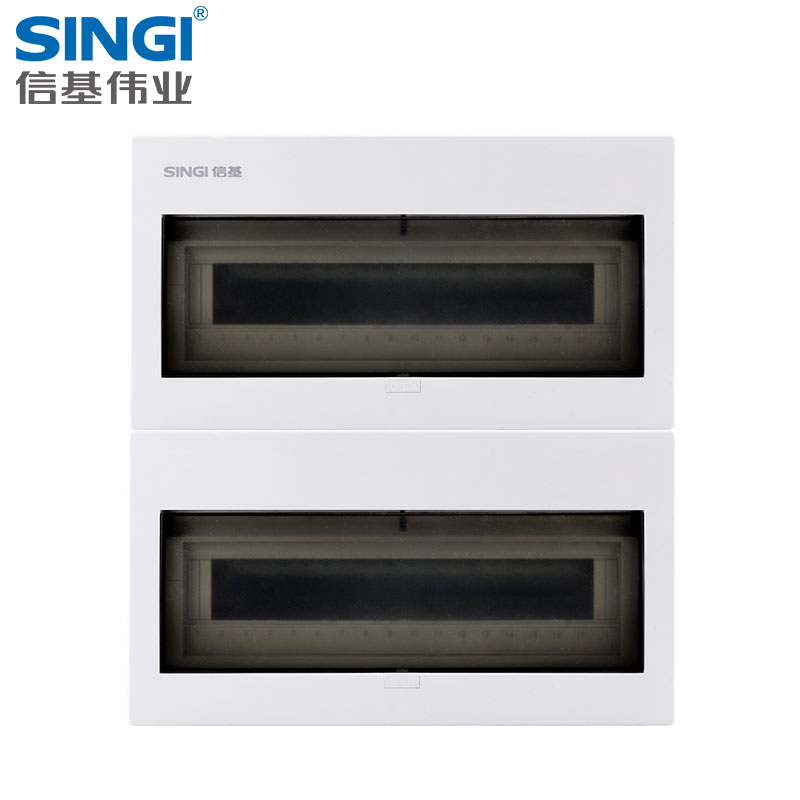

| 双排 | GNB-3020 | 20 回路 | 冷轧钢板 1.0mm厚 | 243x420x80 | 264x440x90 | 9 | 10+2x5 | |
| GNB-3026 | 26 回路 | 297x420x80 | 318x440x90 | 9+4 | 2x10 | |||
| GNB-3030 | 30 回路 | 333x420x80 | 354x440x90 | 9+4 | 2x10+5 | |||
| GNB-3036 | 36 回路 | 387x420x80 | 408x440x90 | 9+4 | 3x10 | |||
| GNB-3042 | 42 回路 | 441x420x80 | 460x440x90 | 2x9 | 3x10 | |||

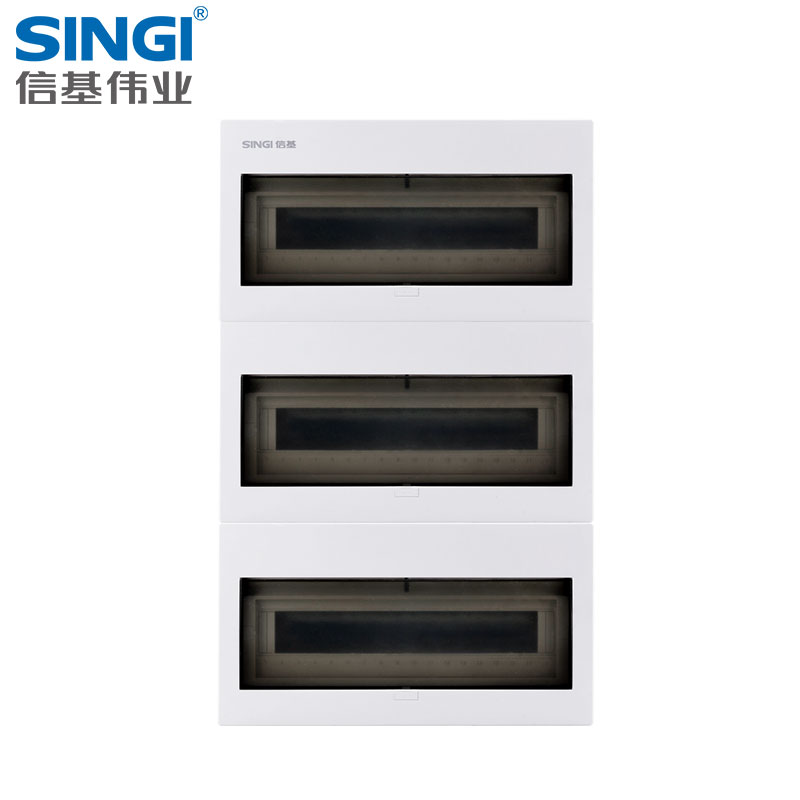

| 三排 | GNB-3039 | 39 回路 | 298x640x80 | 318x660x90 | 2x9 | 10+4x5 | ||
| GNB-3045 | 45 回路 | 334x640x80 | 354x660x90 | 2x9 | 10+4x5 | |||
| GNB-3054 | 54 回路 | 388x640x80 | 408x660x90 | 3x9 | 10+4x10 | |||

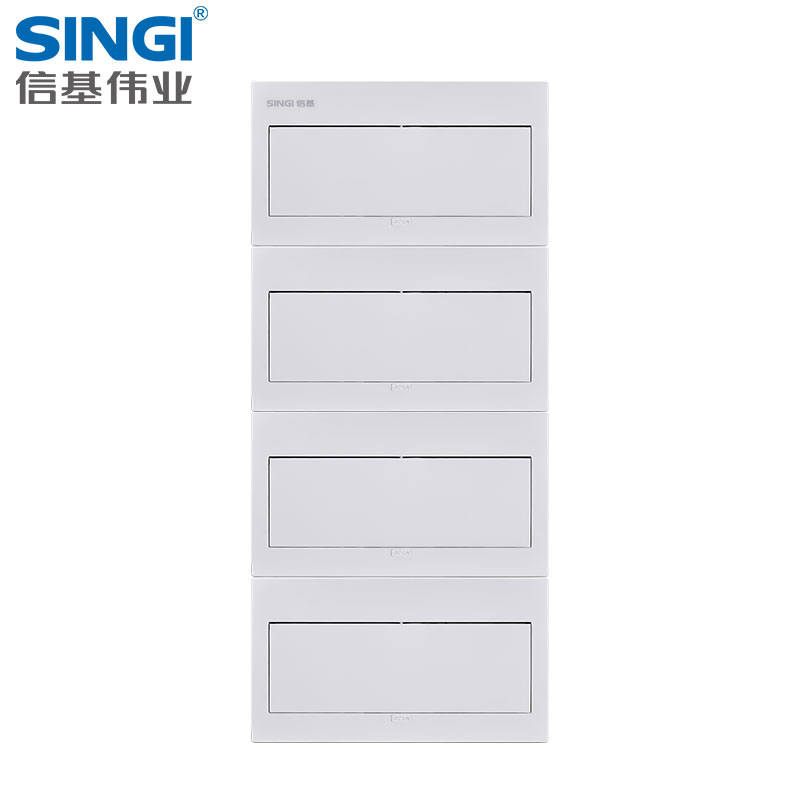

| 四排 | GNB-3072 | 72 回路 | 388x860x80 | 408x880x90 | 3x9 | 10+6x10 |
