剩余电流保护电器与漏电保护器的区别及各自特点解析
在正常运行状态下，能够接通、承载并分断电流，同时，在特定条件下，当电路中的剩余电流达到预设值时，能够自动断开触头的机械开关电器或组合电器，被称为RCD。这种设备，也被称为剩余电流动作保护电器或漏电电流保护电器，是一种重要的安全保护装置，广泛应用于低压电网中，旨在预防人身触电、电气火灾等事故。其工作原理是检测电路中的接地故障电流，从而触发保护机制。
相比之下，早期的漏电保护装置则是通过检测设备金属外壳与大地之间的故障电压来进行保护，这类装置被称为电压动作型漏电保护装置。这种装置在工作时，会检测故障电压是否达到预定的危险极限值，一旦超过该值，电压线圈会推动锁扣机构使主开关触头断开，从而切除故障电压。然而，这种装置也存在一些局限性，例如它只能控制单台用电设备，且在遇到感应雷击时，电压线圈容易烧毁。因此，它不适用于直接接触保护和分级保护的需求。
由于电压动作型漏电保护装置存在诸多不足，如只能控制单台设备、感应雷击时电压线圈易烧毁等，其地位逐渐被电流动作型保护装置所取代。电流动作型漏电保护装置利用电流互感器实时监测故障电流，一旦感应电压达到预定阈值，便会迅速触发保护机制。这种装置不仅动作更为可靠，还能作为直接接触保护的补充，并支持分级保护，因此已成为现代漏电保护的主流选择。
漏电保护器，作为一种关键的电气安全装置，被广泛应用于低压电路中。其核心作用是在检测到漏电或触电时，能够迅速切断电源，提供及时保护。该装置主要由检测元件、中间放大环节和操作执行机构三部分精密组成。检测元件通过零序互感器实时监测漏电电流，并发出相应信号；放大环节则负责将微弱信号放大，以驱动执行机构进行动作；而执行机构则收到信号后，迅速将主开关从闭合转为断开状态，从而彻底切断电源，确保被保护电路与电网彻底分离。
在判定是否发生漏电的过程中，漏电保护器主要依据“流入”与“流出”电源的电流差异进行判断。在正常情况下，火线上的电流与零线中的电流大小相等、方向相反；而一旦电路中出现漏电，零线上的回流电流将小于流入用电电路的电流，当这个差值达到或超过30mA时，保护器便会启动跳闸机制，及时切断电源，确保人员和设备的安全。
漏电保护器根据不同的分类方式来满足各种使用需求。例如，按动作方式，它们可分为电压动作型和电流动作型；而按动作机构，则有开关式和继电器式之分。此外，根据极数和线数，漏电保护器又可分为单极二线、二极、二极三线等多种类型。
在性能方面，漏电保护器也有不同的分类。按动作灵敏度，它们可分为高灵敏度（漏电动作电流在30mA以下）、中灵敏度（30~1000mA）和低灵敏度（1000mA以上）三类。同时，按动作时间，漏电保护器又可分为快速型（漏电动作时间小于0.1s）、延时型（动作时间在0.1-2s之间）和反时限型（随漏电电流增加而减小漏电动作时间）。

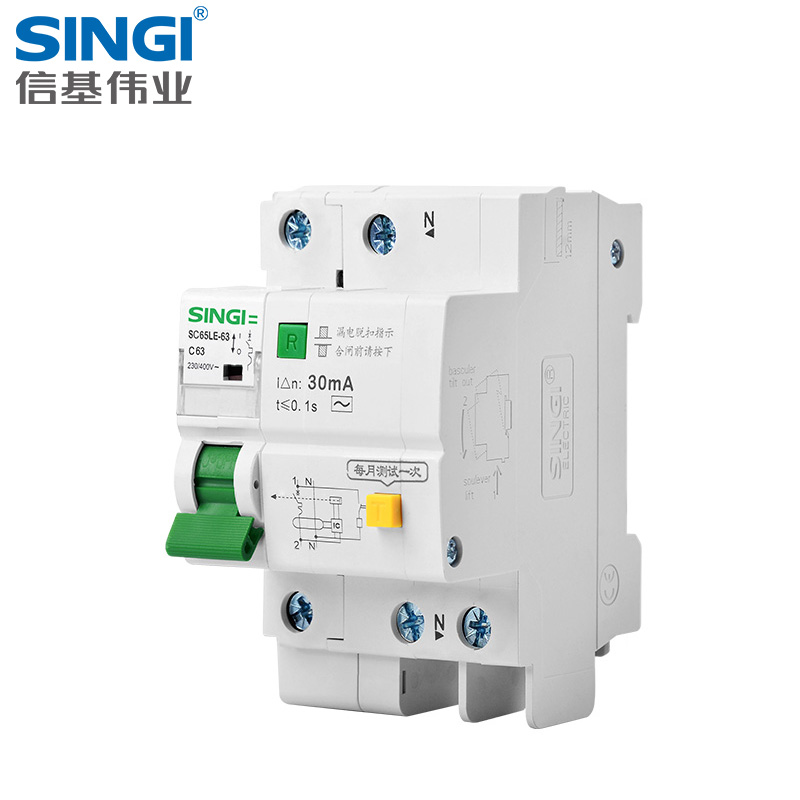

漏电保护器的核心功能是在用电设备发生漏电故障时提供迅速而可靠的保护。在安装时，应确保配备过流保护装置，并与熔断器等短路保护设备相适应。如今，一种将漏电保护装置与电源开关（如自动空气断路器）结合在一起的漏电断路器已得到广泛应用。这种新型电源开关不仅简化了线路，还集成了短路保护、过载保护、漏电保护和欠压保护等多种功能，便于管理和维护。
漏电断路器的铭牌型号蕴含着重要的信息。在使用过程中，我们需特别留意，因为这种断路器具备多重保护功能。一旦发生跳闸，我们必须仔细辨别故障原因。若是因为短路导致跳闸，应检查触头是否有严重烧损或凹坑；若是线路过载跳闸，则不能立即尝试重新闭合。这是因为断路器内置了热继电器进行过载保护，当电流超过额定值时，双金属片会弯曲导致触头分开。我们必须等待双金属片自然冷却恢复原状后，才能重新闭合触头。对于因漏电故障导致的跳闸，必须先排除故障，然后才能重新合闸，绝不能强行合闸。
当漏电断路器发生分断跳闸时，其手柄会处于中间位置。在尝试重新闭合前，需先将操作手柄向下扳动至分断位置，使操作机构重新扣合，然后再向上进行合闸。此外，漏电断路器特别适用于容量较大（超过4.5kw）的动力线路，以及不频繁操作的开关电器。
在选择漏电保护器时，我们应根据实际的使用目的和作业条件来进行。例如，为了防止人身触电，我们可以在线路末端安装高灵敏度、快速型的漏电保护器；若是为了与设备接地并用，则可以选择中灵敏度、快速型的漏电保护器；而为了防止由漏电引发的火灾和保护线路、设备，我们应选用中灵敏度、延时型的漏电保护器。
按供电方式选用漏电保护器时，需根据保护对象来定。若保护单相线路或设备，应选单极二线或二极漏电保护器；若保护三相线路或设备，则选三极产品。在既有三相又有单相的场合，宜选三极四线或四极产品，且所选漏电保护器的极数应与被保护线路的线数相匹配。此外，使用中需遵循说明书要求，并定期检查试验按钮是否能正常断开电源。若发生跳闸且原因不明，可试送电一次，若再次跳闸，需查明原因并修复。同时，误动作和拒动作的原因可能来自漏电保护器本身或线路，应具体分析并请专业人员处理。
《施工现场临时用电安全技术规范》明确指出，为确保施工现场用电安全，所有用电设备（包括动力及照明设备、移动式和固定式设备等，但排除使用安全电压供电和隔离变压器供电的设备）必须在设备负荷线的首端处装设漏电保护装置。此外，原有的保护接零（接地）措施仍需严格遵守，这是安全用电的基础。通过在用电设备负荷线的首端安装漏电保护器，我们不仅能保护用电设备，还能防范因线路绝缘损坏而引发的触电事故。
